У цій статті коротко хочемо розповісти про типи геліоколекторів, які застосовуються для нагрівання води в системах гарячого водопостачання або опалення або підігріву басейнів . Напевно більшість обивателів знають, що є 2 типи геліоколекторів:
- геліоколектори з вакуумними трубками.
- плоскі геліоколектори;
Типи геліоколекторів з вакуумною трубкою
Вони діляться у свою чергу на 3 види:
- колектор з u-подібною трубкою;
- колектор із коаксіальною трубкою;
- колектор із тепловою трубкою.

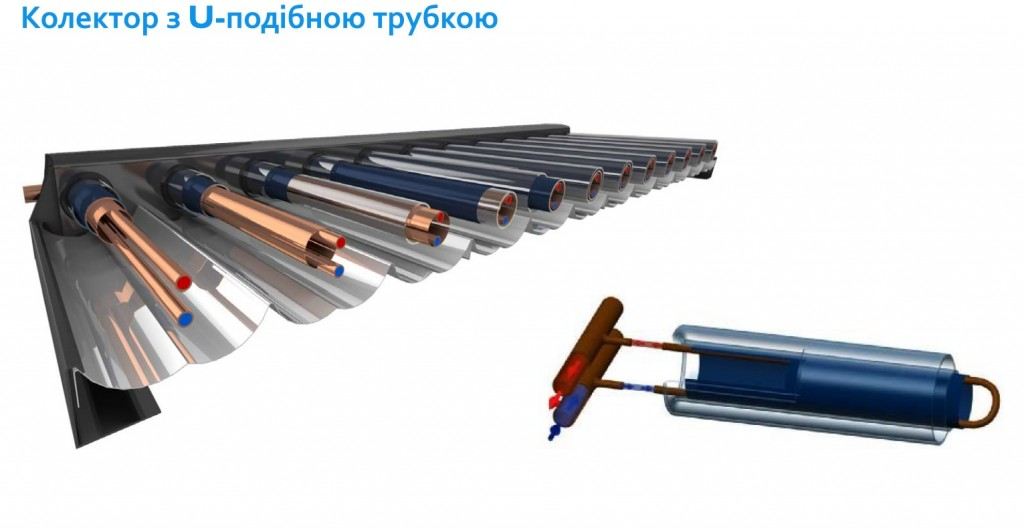

Колектор з u-подібною трубкою має конструктив, показаний на малюнку. Передача тепла рідини, що циркулює по ньому, відбувається по великій площі і відповідно інтенсивно і ефективно. Такі колектори популярні у європейських країнах. Однак замінити одну розбиту трубку у разі поломки неможливо – потрібно буде знімати весь колектор і везти його в ремонт.

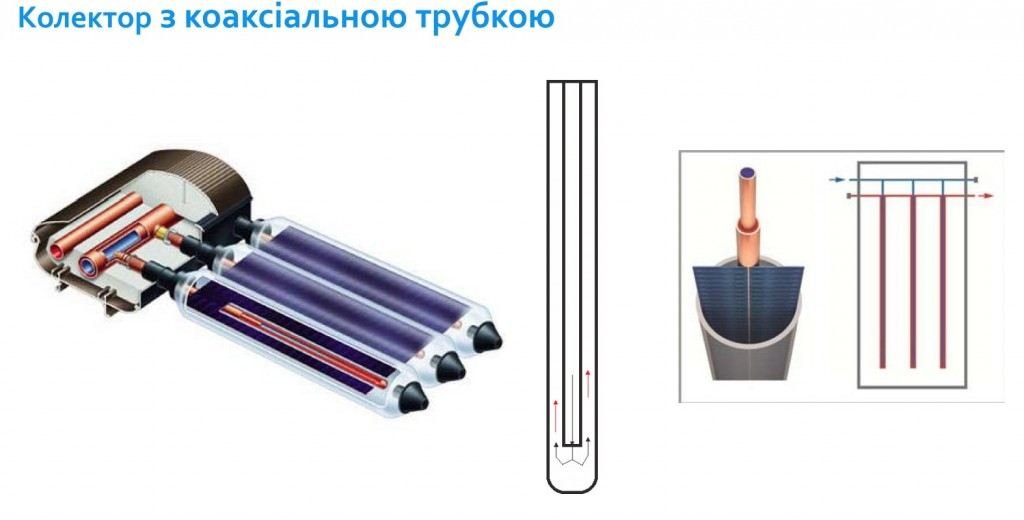

Колектор із коаксіальною трубкою відрізняється від попереднього ще більшою ефективністю, тому що в цьому колекторі принцип теплопередачі найкращий. Недолік той самий, що й у попереднього – демонтувати одну окрему пошкоджену трубку неможливо.

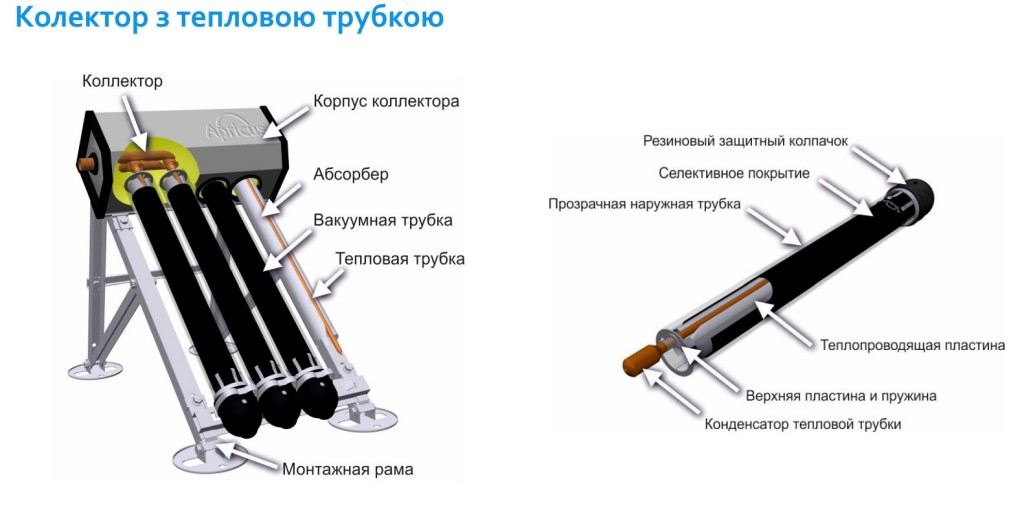

Коллектор с тепловой трубкой Имеет весьма небольшую площадь соприкосновения нагревающего элемента с нагреваемой средой по сравнению с первыми двумя типами, но в этом виде коллекторов можно менять тепловые трубки, его легче инасталлировать.
В тепловой трубке коллектора находится жидкость, которая нагреваясь, подымается по стержню трубки вверх и в утолщении верхней части трубки конденсируется, отдавая тепло в точке спайки гильзы с трубой, как показано на фото.

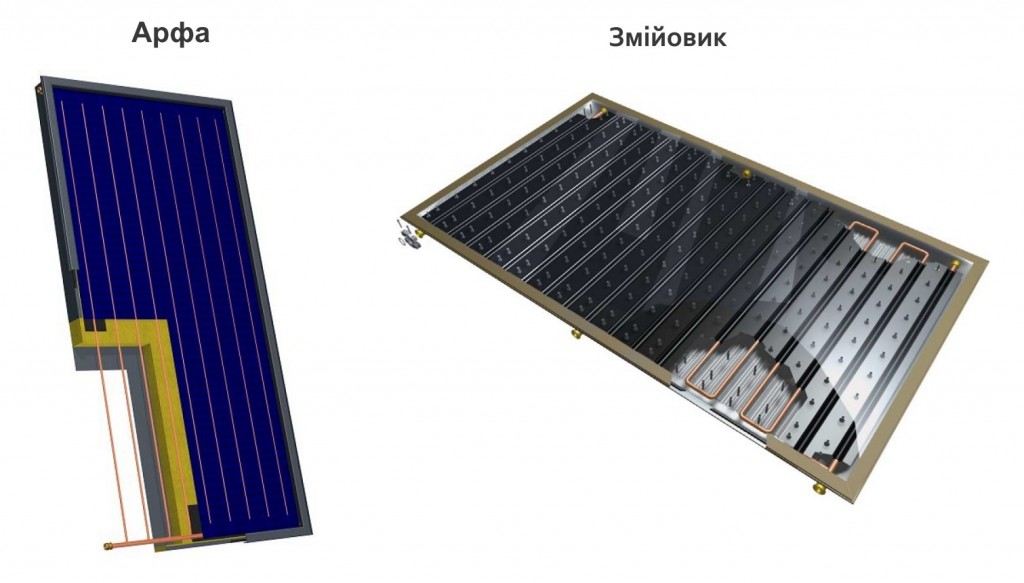

Плоские гелиоколлекторы выполняются из медных труб, уложенных, как показано на изображении – меандром (змеевиком) или в виде арфы. Вся конструкция уложена на теплопоглощающей основе, хорошо изолирована сзади, и защищена спереди ударопрочным стеклом.
Особенности разных типов гелиоколекторов
Плоские гелиоколлекторы немного уступают по эффективности коллекторам с вакуумными трубками, но значительно дешевле в цене, поэтому применяются они не реже чем вакуумные.
Устройство трубки вакуумного коллектора и почему он называется вакуумным, показано на рисунке.

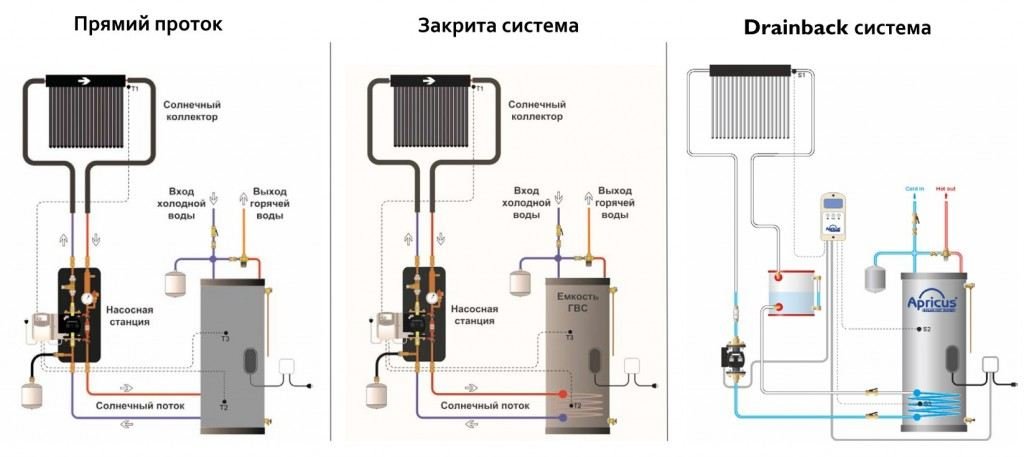

Чаще всего гелиосистемы используются для подогрева горячей воды, реже используются как альтернативный источник отопления и для подогрева бассейна. Если говорить об использовании гелиоколлекторов для обеспечения горячего водоснабжения, практикуются три основных концепции такой системы: прямой проток, закрытая система и система drainback.
На фото видны их принципиальные схемы. (Мы не комментируем в этой статье сезонные гелиосистемы, в которых бак накопитель вынесен на улицу). Системы с прямым протоком «прогоняют» через себя воду из бака горячей воды, применяются достаточно редко, только в теплом климате, где нет необходимости сливать систему на зиму. Имеют тот недостаток, что в системе может отлагаться накипь. Поэтому более популярны закрытые системы, внутри которых циркулирует специальная жидкость для гелиосистем, нагревающая воду через теплообменник в накопительном баке.
Иногда применяются drainback-системы, основное преимущество которых в том, что теплоноситель, циркулирующий по гелиосистеме, никогда не перегреется. В случае перегрева теплоноситель сливается в специальную промежуточную емкость, посредством чего удается управлять температурой нагрева в баке горячей воды и сохранять жидкость гелиосистемы в жизнеспособном состоянии длительное время.
Мы очень тезисно и кратко рассказали об устройстве гелиосистем, их применении. При необходимости звоните нам, мы проконсультируем подробнее о работе гелиосистем. Также хотим порекомендовать интересный сайт http://www.solarkeymark.dk/CollectorCertificates , на котором можно можно смотреть результаты тестирования гелиоколлекторов в разных условиях, и выбрать наиболее выгодные для инсталляции в вашем доме.
