Вентиляция чистых помещений, классы чистоты

В приточном не обработанном воздухе содержатся частички пыли. Количество пыли в воздухе зависит от окружающей среды: расположение объекта; промышленных предприятий, расположенных рядом; интенсивности движения транспортных средств.
Степень загрязненности приточного воздуха зависит от среднесуточной концентрации пыли в нем мг/м3. Для отдельных помещений с повышенными требованиями к чистоте воздуха как промышленных, так и гражданских, административных зданий, — а именно: предприятий приборостроения, радиоэлектроники, оптики, картинных галерей, музеев, лечебных и лечебно-профилактических заведений необходима очистка приточного воздуха.

https://lumax.com.ua/

Схема обмена воздуха в чистых помещениях

Общие принципы обустройства вентиляции в чистых помещениях

По размерам эффективно улавливаемых пылевых частиц по европейским стандартам фильтры разделяют на три класса:
• фильтры грубой очистки;
• фильтры тонкой очистки;
• фильтры особо тонкой очистки;

chistotafiltr

Для грубой очистки применяют карманные фильтры класса G1-G4, эти фильтры применяют для защиты приборов автоматики, теплообменников, камер орошения, компрессоров и другого оборудования от запыления. Эти фильтры также применяют в качестве первой ступени очистки перед более эффективными фильтрами.
Фильтры тонкой очистки применяют для тех же целей если в местах воздухозабора более запыленный воздух. Это фильтры класса F5-F9. Их устанавливают в приточных установках обслуживающих административные здания, гостиницы, лаборатории. Фильтры F8, F9 устанавливают в больничных палатах, лабораториях при производстве продуктов питания.
Фильтры особо тонкой очистки применяют в приточных установках обслуживающих помещения с высокими требованиями к чистоте воздуха. Это фильтры EU10-EU14 (H10-H14). Эти фильтры применяют в лабораториях электроники, предприятиях оптики, фармацевтической промышленности и медицинских учреждениях. Эти фильтры устанавливают после предварительной обработки воздуха в качестве второй и, даже третьей ступени. В приточной установке устанавливается фильтр грубой очистки, а непосредственно перед воздухораспределителем фильтры тонкой очистки. Европейский стандарт EUROVENT 4/5 рекомендует таблицу стандартов классов фильтров для установки в помещениях различного назначения.

Более подробно рассмотрим принципы вентиляции в так называемых чистых помещениях, с наивысшей степенью очистки. Для начала определим, что такое «Класс чистоты чистой комнаты».

Что такое класс чистоты в помещении

Класс чистоты чистой комнаты — это четко регламентированные требования по уровню содержания в воздухе различного рода примесей и частиц. Классы чистоты различаются по количеству и размеру частиц загрязнения на единицу объема. Этот параметр один из важнейших в классификации чистых комнат и регламентируется стандартами:

  • ГОСТ Р ИСО 14644-1-2002 «Чистые помещения и связанные с ними контролируемые среды» , часть 1, Классификация чистоты воздуха;
  • ГОСТ Р 52249-2004 «Правила производства и контроля качества лекарственных средств»;
  • ОСТ 42-510-98 «Правила организации производства и контроля качества лекарственных средств (GMP)»;

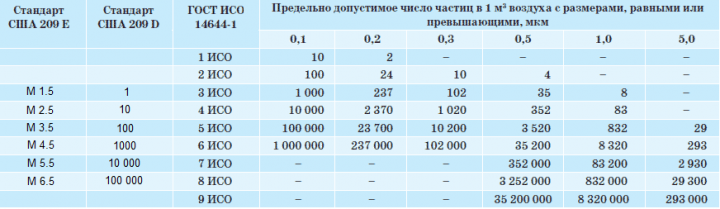

Из таблицы ниже понятно как опреляется класс чистоты помещения.

chistota2

Если в помещении присутствует не более 8 частиц размером 1 микрон, и не более 1000 частиц по 0.1 микрона, — следовательно помещение относится 1-му классу чистоты по американскому стандарту 209D. Количество и размер частиц определяются специальным комплектом оборудования.

Краткая характеристика классов чистоты

На практике классы чистоты обычно регламентируются так:

Класс 1

Производство интегральных микросхем.

Класс 10

Производство интегральных микросхем с расстоянием между проводниками менее 2 мкм.

Класс 100

Асептическое производство инъекционных препаратов, требующее отсутствия микроорганизмов и частиц. Хирургические операции по имплантации или трансплантации органов. Изоляция пациентов с иммунным дефицитом, в том числе после пересадки костного мозга.

Класс 1000

Производство оптических элементов высокого класса. Сборка и испытания прецизионных гироскопов. Сборка миниатюрных подшипников.

Класс 10000

Пластиковое производство, сборка прецизионного гидравлического и пневматического оборудования, клапанов с сервоприводами, высокоточных часовых механизмов, трансмиссий высокого качества.

Класс 100000

Оптическое производство, сборка электронных компонентов, сборка гидравлических и пневматических устройств.
