Сучасні системи вентиляції та кондиціонування повітря неможливо сьогодні уявити без системи автоматики, яка регулює роботу систем за різними параметрами. Вимоги до систем автоматики вентиляції, до їх технічних характеристик мають чинність закону та прописані у відповідних нормативних документах.
Для нормальної роботи будь-якої системи вентиляції необхідна наявність деяких елементів керування, таких як автоматичне включення та вимикання системи, регулювання кількості вентиляційного повітря та його температури, вологості та інших важливих показників. Для цього в системах автоматики застосовуються різні датчики, регулятори та ін. дані яких зводяться в загальному щиті управління автоматикою.
Що входить до автоматики вентиляційної системи
1. Регулятори обертів – дозволяють проводити регулювання продуктивності вентиляторів. Регулятори бувають одно- та трифазні, плавного регулювання або ступінчастого. При виборі регулятора треба керуватися максимальним струмом, який він розрахований. Для управління групою вентиляторів застосовують 2-х, 3-х або 5-ступінчасті трансформаторні регулятори, головне, щоб сума струмів всіх вентиляторів не перевищувала допустимого максимального струму для даного регулятора.
 |
 |
 |

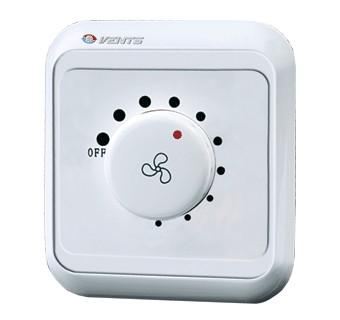

Симісторний регулятор обертів
|

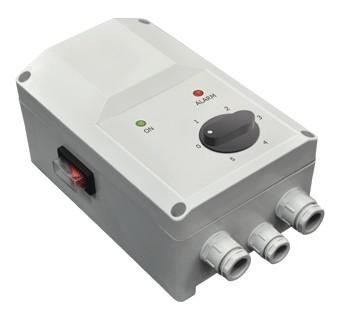

Трансформаторний регулятор обертів
|
Частотний перетворювач
|
2. Чacтотные преобразователи – путем изменения чacтоты питающего напряжения регулируют чacтоту вращения двигателя вентилятора, что обеспечивает плавную регулировку скорости вентилятора в широком диапазоне, поддерживая при этом высокую жесткость механических характеристик, сводит к минимуму потери мощности двигателя. Применение чacтотных преобразователей целесообразно на вентустановках большой мощности, стоимость частотного регулятора составит 1000 -1200 евро на электромотор мощностью 4-6 кВт.
3. Термо-, гидро-, прессостаты. Принцип их действия очень простой – при достижении в канале системы или в помещении, где они установлены, определенной заданной величины, контакты размыкаются или замыкаются, включая или выключая какой-либо элемент управления. Таким образом, датчики позволяют в дискретном режиме управлять параметрами воздуха или реагировать на аварийные ситуации в системе. Датчики температуры, влажности, давления, СО, измеряют величину соответствующего параметра и подают сигнал на управляющее устройство, контроллер или процессор.
 |
 |
 |

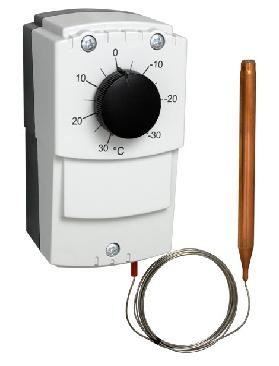

Капиллярный термостат |
Канальный термостат |
Комнатный термостат |
Сервопривод воздушного клапана
4. Сервоприводы – используются для управления воздушными зacлонками, двух- и трехходовыми клапанами. Управляются они питанием с 220В или 24 В, бывают двух-, трех- или многопозиционные, с пружинным возвратом, или без него. При выборе сервопривода также надо учитывать усилие поворота.
Щит управления вентисистемой
5. Программируемые контроллеры – основной элемент, на котором собирается щит автоматики, в него загружается программное обеспечение, специально разработанное для различных типов вентсистем (с охладителями или без них, водяными или электрическими нагревателями, приточно-вытяжных систем с рекуператорами различных типов). На базе контролеров, в сочетании с упомянутыми выше приборами, – чacтотными преобразователями создаются щиты управления, которые позволяют выполнить фактически любую задачу по поддержанию микроклимата в помещении.
